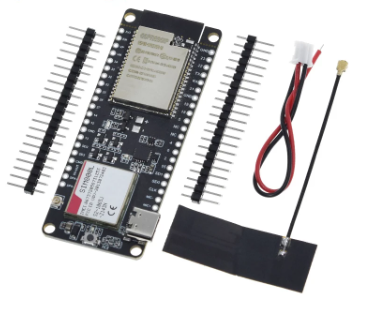

ESP32 T-Call V1.3

(See English Text Bellow)

Spécifications matérielles :

• Puce : ESPRESSIF-ESP32, microprocesseur xtensa® Single-/Dual-Core 32 bits avec 240 MHz
• Mémoire Flash : 4 Mo Qspi flash / 8 Mo psram
• SRAM : 520 ko
• Bouton : Bouton de réinitialisation
• USB vers TTL : Ch9102f
• Interfaces modulaires : UART, SPI, SDIO, I2C, LED PWM, TV PWM, I2S, IRGPIO, capteur tactile à effet capacitif, ADC, DAC, LNA préamplificateur
• Horloge du circuit : Oscillateur à quartz 40 MHz
• Tension de fonctionnement : 2,7 V à 3,6 V
• Courant de fonctionnement : Supérieur à 70 mA
• Courant en veille : Supérieur à 300 µA
• Carte SIM : Prend uniquement en charge la carte Nano-SIM
• Plage de température de fonctionnement : -40 °C à +85 °C
• Taille et poids : 78,83 mm * 28,92 mm * 8,06 mm (11,77 g)Spécifications d’alimentation électrique :

Spécifications d’alimentation électrique :

• Alimentation électrique : USB 5 V / 1 A
• Courant de charge : 500 mA
• Batterie : Batterie lithium 3,7 V
• Connecteur JST : 2 broches de 1,25 mm
• Port USB : Type-C

Wi-Fi :

• Norme : FCC/CE-RED/IC/TELEC/KCC/SRRC/NCC (puce ESP32)
• Protocole : 802,11 b/g/n (802,11 n, jusqu’à 0,4 Mbps) A-MPDU et polymérisation A-MSDU, support de l’intervalle de protection
• Bande de fréquence : 2,4 GHz à 2,5 GHz (2400 MHz à 2483,5 MHz)
• Puissance d’émission : 22 dBm
• Portée de communication : 300 m

Bluetooth :

• Protocole : Conforme aux normes Bluetooth v5.0 br/edr et BLE
• Haute fréquence : Sensibilité du récepteur MIT-97 dBm, émetteur de classe 1, classe 2 et classe 3 afh
• Fréquence audio : Audio CVSD & SBC

Spécifications logicielles :

• Mode Wi-Fi : Station/SoftAP/SoftAP + Station/P2P
• Mécanisme de sécurité : WPA/WPA2/WPA2-Enterprise/WPS
• Types de chiffrement : AES/RSA/ECC/SHA
• Mise à jour du firmware : Téléchargement UART/OTA à travers le réseau/Host pour télécharger et écrire le firmware
• Développement logiciel : Prise en charge du développement sur serveur Cloud/SDK pour le développement de firmware par les utilisateurs
• Protocoles réseau: IPv4, IPv6, SSL, TCP/UDP, HTTP, FTP, MQTT
• Configuration utilisateur: Via la commande +, le serveur Cloud, l’application Android/iOS
• Système d’exploitation: FreeRTOS

______________

ESP32 T-Call V1.3

• 240 MHz Single-/Dual-Core ESP32 microprocessor, 4 MB Qspi / 8 MB psram Flash memory, 520 KB SRAM.
• Interfaces UART, SPI, SDIO, I2C, LED PWM, TV PWM, I2S, IRGPIO, touch sensor, ADC, DAC, LNA preamplifier.
• Voltage from 2.7 V to 3.6 V, USB 5 V / 1 A power supply, 3.7 V lithium battery.
• Wi-Fi 802.11 b/g/n with 300 m range and Bluetooth v5.0 br/edr and BLE.

Hardware specifications :

• Chip: ESPRESSIF-ESP32, xtensa® Single-/Dual-Core 32-bit microprocessor with 240 MHz
• Flash Memory: 4 MB Qspi flash / 8 MB psram
• SRAM: 520 KB
• Button: Reset button
• USB to TTL: Ch9102f
• Modular interfaces: UART, SPI, SDIO, I2C, LED PWM, TV PWM, I2S, IRGPIO, capacitive touch sensor, ADC, DAC, LNA preamplifier
• Circuit clock : 40 MHz quartz oscillator
• Operating voltage: 2.7 V to 3.6 V
• Operating current: Greater than 70 mA
• Standby current: More than 300 µA
• SIM card: Supports Nano-SIM card only
• Operating temperature range : -40°C to +85°C
• Size and weight: 78.83 mm * 28.92 mm * 8.06 mm (11.77 g)

Power supply specifications :

• Power supply: USB 5 V / 1 A
• Charging current: 500 mA
• Battery: 3.7 V lithium battery
• JST connector: 2-pin 1.25 mm
• USB Port: Type-C

Wi-Fi :

• Standard: FCC/CE-RED/IC/TELEC/KCC/SRRC/NCC (ESP32 chip)
• Protocol: 802.11 b/g/n (802.11 n, up to 0.4 Mbps) A-MPDU and A-MSDU polymerisation, protection interval support
• Frequency band: 2.4 GHz to 2.5 GHz (2400 MHz to 2483.5 MHz)
• Transmitting power: 22 dBm
• Communication range: 300 m

Bluetooth :

• Protocol: Bluetooth v5.0 br/edr and BLE compliant
• High frequency: MIT-97 dBm receiver sensitivity, class 1, class 2 and class 3 afh transmitter
• Audio frequency: CVSD & SBC audio

Software specifications :

• Wi-Fi mode: Station/SoftAP/SoftAP + Station/P2P
• Security mechanism: WPA/WPA2/WPA2-Enterprise/WPS
• Encryption types : AES/RSA/ECC/SHA
• Firmware update: UART/OTA download through network/Host to download and write firmware
• Software development: Cloud server/SDK development support for user firmware development
• Network protocols: IPv4, IPv6, SSL, TCP/UDP, HTTP, FTP, MQTT
• User configuration: Via + command, Cloud server, Android/iOS application
• Operating system: FreeRTOS
